Neousys PCIe-PoE464at: quattro porte 5GbE PoE+ per i sistemi di visione multi-camera

Nei sistemi di visione industriale, l’impiego di più telecamere ad alta risoluzione richiede un’infrastruttura capace di gestire trasferimento delle immagini, alimentazione e sincronizzazione. Queste scelte incidono sia sulle prestazioni dell’acquisizione sia sulla complessità dell’integrazione.

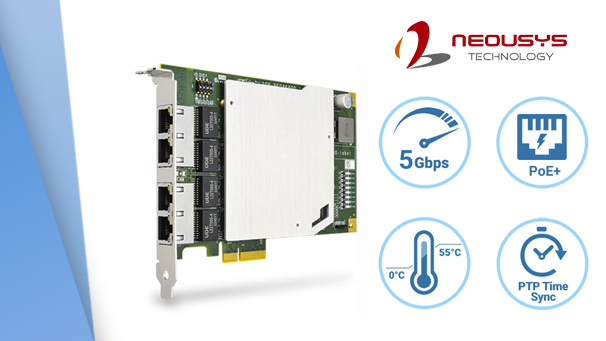

La Neousys PCIe-PoE464at riunisce queste funzioni in una scheda PCI Express con quattro porte Ethernet 5GBASE-T PoE+. Presentata come successore della PCIe-PoE454at, adotta un progetto ottimizzato nei costi per rispondere alle esigenze dei sistemi di machine vision con più telecamere.

Connettività 5GbE e compatibilità con le telecamere esistenti

La scheda integra quattro controller Realtek RTL8126 e offre una velocità di collegamento fino a 5 Gb/s per porta. L’interfaccia verso il computer è PCI Express Gen3 x4, con supporto a jumbo frame fino a 16 KB.

La retrocompatibilità con collegamenti 2,5G, 1G e 100M permette di utilizzare telecamere con interfacce differenti e di pianificare aggiornamenti progressivi dell’impianto.

Il cablaggio Ethernet Cat 5e o Cat 6 consente distanze fino a 100 metri, offrendo flessibilità nel posizionamento delle telecamere rispetto al computer di acquisizione e ai quadri di controllo.

Alimentazione PoE+ con gestione indipendente delle porte

Le quattro porte supportano lo standard IEEE 802.3at PoE+, con una potenza dichiarata fino a 25,5 W per porta. Le telecamere compatibili possono quindi ricevere alimentazione e trasmettere dati attraverso lo stesso cavo Ethernet, riducendo la necessità di alimentatori e cablaggi separati.

Il controllo software consente inoltre di attivare o disattivare l’alimentazione PoE di ciascuna porta in modo indipendente. Questa funzione permette di gestire l’alimentazione della singola telecamera senza interrompere quella degli altri dispositivi collegati.

Sincronizzazione per l’acquisizione multi-camera

Il supporto a IEEE 1588 PTP v1/v2 e IEEE 802.1AS permette di integrare la scheda in architetture con sincronizzazione temporale tra dispositivi compatibili.

Si tratta di un aspetto rilevante quando occorre correlare immagini dello stesso oggetto acquisite da angolazioni diverse o coordinare più punti di ispezione lungo una linea.

Tra le applicazioni indicate da Neousys rientrano l’ispezione ottica automatizzata, il controllo degli assemblaggi elettronici, l’ispezione multiangolo e il rilevamento di difetti basato su AI.
